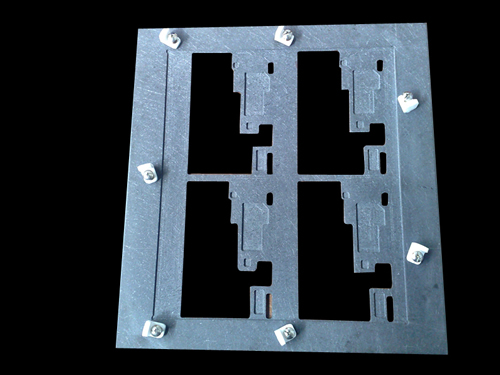

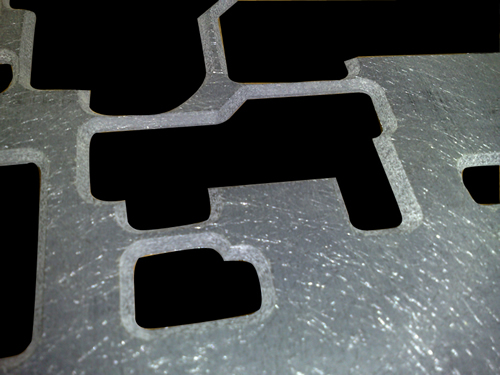

  Los pallets (también llamados bastidores, carriers, máscaras) son dispositivos que se emplean para transportar la placa o pcb en los conveyors dentro de soldadoras de doble ola, selectivas o en proceso de soldado en horno de SMT (Suface Mount Technology). En estas aplicaciones el material que se utiliza para la fabricación de pallets es resistente a las altas temperaturas presentes en estos procesos y es anti-estático (ESD Free).

Para soldadura por ola (Wave Solder) el pallet brinda beneficios adicionales; por ejemplo, la posibilidad de estandarizar el ancho del conveyor para los diferentes productos que deban soldarse en una misma máquina, ahorrando tiempo de cambio de setup; poder diseñar el mismo para que la placa enfrente la ola de la manera más conveniente (posibilidad de rotación del pcb respecto de la dirección de soldado) y la corriente de estaño no forme "sombras" o zonas donde el mismo no pueda soldar.

Evita flexiones del pcb que se traducen en desbordes o inundaciones de aleación por sobre el mismo. La utilización del pallet en este sistema de soldadura también permite diseñar el mismo de forma que la soldadura sea selectiva (dejar descubiertas las zonas de la placa que queremos soldar , impidiendo el contacto de la ola con zonas que deseamos proteger).

Para el proceso de SMT el pallet brinda la siguiente ventaja: En placas con falta de fiduciales o con contornos irregulares, referencia las placas en forma mecánica para presentar las mismas a las chipeadoras siempre en la misma posición.

En METRICA SRL fabricamos pallets de soldadura para ambos sistemas. El cliente puede brindarnos los planos con el diseño deseado, o simplemente proporcionar una placa de muestra para que nosotros diseñemos el pallet. Nuestra meta es brindarle al cliente una solución integral para poder soldar su producto de la manera mas eficiente y con óptima calidad.
